ND2508型交流接地電阻測試儀適合用于測量各種電機、電器、儀器儀表、家用電器等設備的外殼與其接地線之間的電阻值。

該儀器體積小、重量輕、外形美觀、操作方便。測試電流和電阻值采用LED數字面板實時顯示，清晰、準確、直觀。測試電流可根據用戶不同需求5—30A任意調節，測試時間1—99s之間連續設定。當被測物的阻值超過用戶的設定值后（0—510 mΩ可任意設定報警點），該儀器具有聲光報警功能，并有過電流（AC 30A）保護功能并有聲音警示。其先進的開路報警功能，能讓用戶有效的避免誤檢和漏檢。該儀器能廣泛滿足不同的用戶測試需求。

工作條件

環境溫度：0-40℃。

相對濕度：不大于75%。

大氣壓力：101.25KPa。

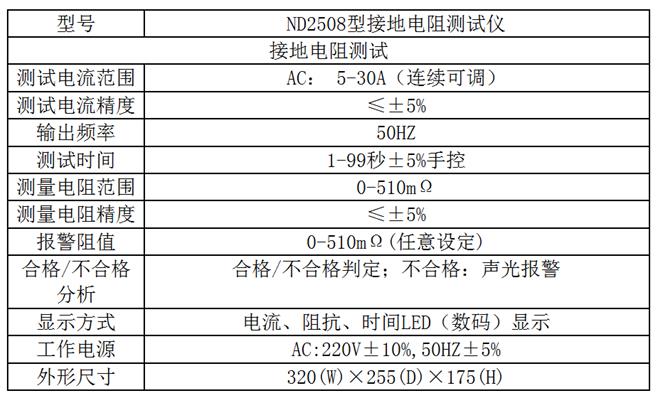

技術指標如下：

使用前注意事項

    1、打開電源開關，時間表和電阻表顯示數字為“00”和“000”，電流表顯示數字為“00.0”或“00.1”這屬于正常狀態；一旦接上負載測試，則顯示被測電阻阻值和測試電流及測試時間。

2、測試電流一般按國家標準25A或10A確定。0-200 mΩ的電阻用25A電流進行測試。0-510 mΩ用10A電流進行測試。在此范圍內，電流及電阻均應滿足精度之要求。

3、儀器處于測試狀態時，不要斷開或接上被測件，以免瞬間引起電火花在被測件表面燃燒，接通或斷開被測件必須輸出測試電壓。

4、本儀器應用了四端網絡測試原理，這樣可減少引線電阻和接觸電阻所產生的誤差，雖然如此在測試時一定要接觸良好，大小接線柱一定要擰緊。

5、儀器不要陽光直射，高溫、潮濕或滿是灰塵的環境中使用或存放。

ND2508接地電阻測試儀使用說明

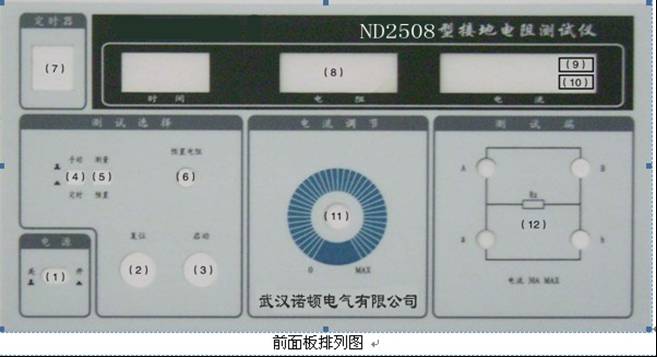

1、前面板說明（序號與面板排列圖序號是相對應的）

（1）“電源”開關，按下此開關電源接通。

（2）“復位”按鈕：按一下此按鈕，測試停止。輸出測試電流被切斷，綠燈熄滅，如果儀器處于超阻報警狀態，則按此按鈕，解除報警，方可進行下次測試。

（3）“啟動”按鈕：打開電源開關儀器處于復位狀態，事先預置好電阻值并接上負載。按一下此按鈕，調節測試電流即可進行電阻測試，此時測試綠燈點亮。如果未接負載按此按鈕，則產生開路報警現象，這可理解為被測物與測試儀器之間未連接好處于開路狀態。

（4）“手動/定時”開關：按下此開關，儀器處于定時測試狀態，此時設置（7）定時器至所需的測試時間即可進行定時測試；彈起此開關，儀器處于手動測試狀態，此時（7）定時器將不起作用，測試結束需手動“復位”儀器。

（5）“預置/測量”開關：按下此開關，儀器處于電阻預置狀態，此時調節“預置電阻”電位器至所需的電阻設定值，測試時如果被測件的電阻值大于或等于預置設定值時，儀器便處于電阻超限報警狀態，表示被測件不合格，按下復位按鈕方可解除報警。

（6）“預置電阻”：和（5）“預置/測量”開關相對應，順時針電阻設定值增大，逆時針減小。

（7）“定時器”：定時測試時的撥盤開關，可設置定時時間1-99s，不用定時測試時可將（4）開關置于“手動”位置。

（8）多功能顯示屏：用于顯示“定時時間”，“被測鍵的電阻值”和“測試電流值”

（9）“測試”綠燈：按一下啟動按鈕，此綠燈點亮，表示測試開始，在此之前要接上負載，預置設定好電阻值。

（10）“超限”黃燈：當被測件電阻值大于等于電阻設定值時，儀器將產生超阻報警，此黃燈被點亮，表示被測件不合格；此時按下“復位”按鈕可解除報警信號。

（11）“測試電流”調節：調此調壓器來調節輸出電壓，從而調節負載中的測試電流至規定值。

（12）“測試”端：即測試電流輸出端，由大小紅黑四個接線柱所組成。負載通過測試線接在四個接線柱上，大接線柱為電流取樣測試端，小接線柱為電阻上電壓取樣測試端，接線柱的紅黑之分對測試無任何影響。







2、后面板說明（序號與面板排列圖序號是相對應的）

（1）“電源”插座：輸入AC220V、50Hz電源，內裝5A/8A保險絲一只。

（2）“接地”端：儀器保護接地端，該端與儀器外殼相通，用AVR×0.75多股導線將該端與大地相連接。

（3）銘牌：標識儀器的唯一性編號及出廠日期

 3、操作程序

（1）接通電源，打開電源開關，儀器便處于待測狀態。

（2）按下“預置/測量”按鍵，將預置電阻值調節在所需的數值上，彈起“預置/測量”按鍵。

（3）接上負載，按一下“啟動”按鈕，調節“電流輸出”，來調節測試電流至規定值，即可進行測試，此時“mΩ”表將顯示被測件的電阻值。如果被測件電阻等于或大于電阻預置值，則儀器將超阻報警，蜂鳴器發出響聲，超限黃燈點亮，輸出電流被切斷，表示被測件不合格，按一下復位按鈕，解除報警，方可進行下次測試。如果測試電流超過30A，也會產生過流聲音警示現象。由于負載不完全一樣，測試時需調節“電流調節”至所需測試電流。

      （4）如果進行定時測試，將定時撥盤開關設定在1s-99s間的對應值并按下“手動/定時”開關置于定時位置即可。如果不用定時測試，只需將“手動/定時”開關置于手動位置即可。

工作原理

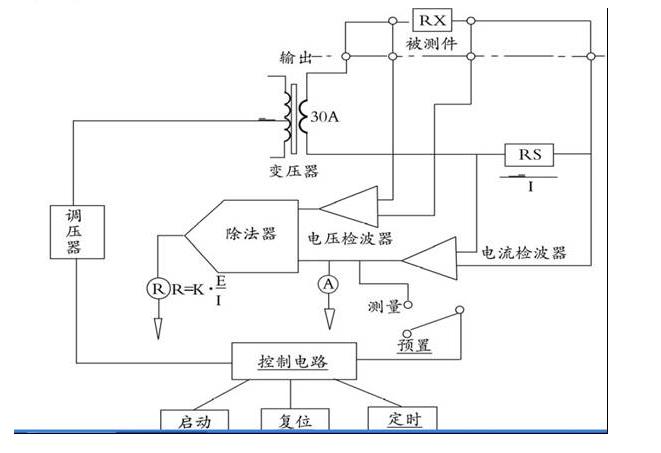

     方框圖：

校準

校 準：本部分校準包括如下過程

“A”表：測試電流的校準

“mΩ”表：被測試電阻阻值的校準。

1、校準時所用的儀表

（1）30A標準交流電流表，精度±2%。

（2）標準電阻：100 mΩ-125 mΩ，精度±1%，能流過30A電流；400 mΩ-500 mΩ，精度±1%，能流過10A電流。

（3）秒表：精度±1%，分辨率為0.01s。

2、校準“A”電流表

將30A標準交流電流表和125 mΩ標準電阻串接在輸出回路里，預置電阻調至最大，按一下啟動按鈕，緩緩調節測試電流至25A，通過調節RP3（5K）電位器25A/ADJ，使25A電流精度達到±2%以內即可。

3、校準“mΩ”表

 將125 mΩ標準電阻接至儀器輸出端，測試電流調至25A，調節RP3（5K）電位器100 mΩ/ADJ，使本儀器的“mΩ”表顯示值為125 mΩ±2%以內即可，當測試電流在10A-30A范圍變化時，“mΩ”表的顯示值應在125 mΩ±5%以內。

                                                                                              諾頓電氣

                                                                                              2019-7-22
