目前，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下采用諧振的辦法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45-65Hz 的頻率范圍，但很多試驗單位要求50Hz試驗電源對這類設備進行交流耐壓試驗，而且如果采用調頻諧振系統進行交流耐壓時，對變頻電源的要求很高，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。

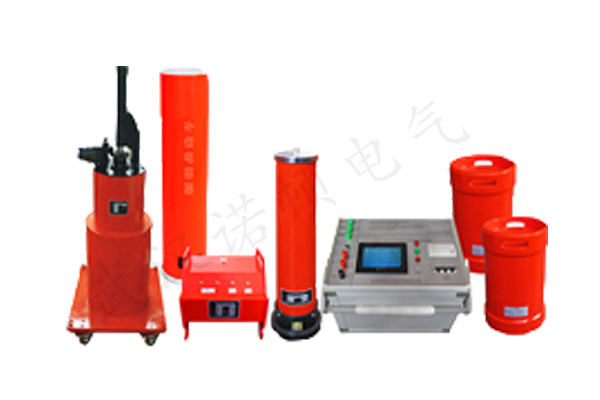

因此，針對此現狀我公司設計了一系列工頻交流耐壓裝置主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。那么發電機工頻交流耐壓裝置有哪些特點呢？

發電機工頻交流耐壓裝置主要有以下特點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

3、發電機工頻交流耐壓裝置設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。

4、發電機工頻交流耐壓裝置不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

5、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

發電機工頻交流耐壓裝置參數如下：

1、 額定電壓     40kV---滿足10kV發電機的交流耐壓試驗

2、允許連續工作時間   額定條件下一次性工作5分鐘

 3、輸出電壓波形畸變率 <1.0

 4、裝置自身品質因數   Q>50

5、輸入電源 單相380V

 6、發電機試驗時滿負荷下品質因數 Q>15（與負載相關）

 7、系統測量精度 1.5％

 8、 頻率調節范圍 20Hz～300Hz

9、裝置具有過壓、過流、零位啟動等保護功能

從發電機工頻交流耐壓裝置的產品特點以及參數，我們可以了解到這款設備能夠使其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。同時也可以得到更高的品質因數（Q 值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點，所以說這是一款在變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗中非常實用的設備。
