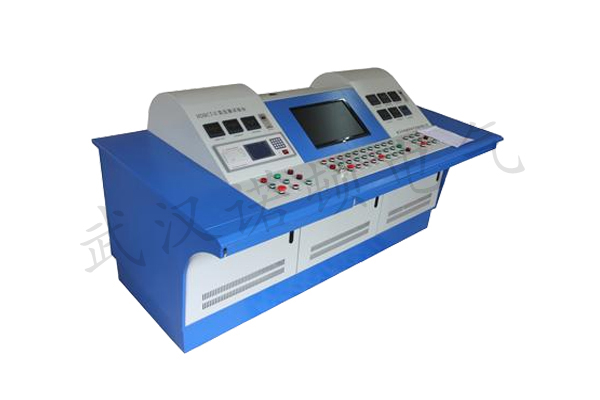

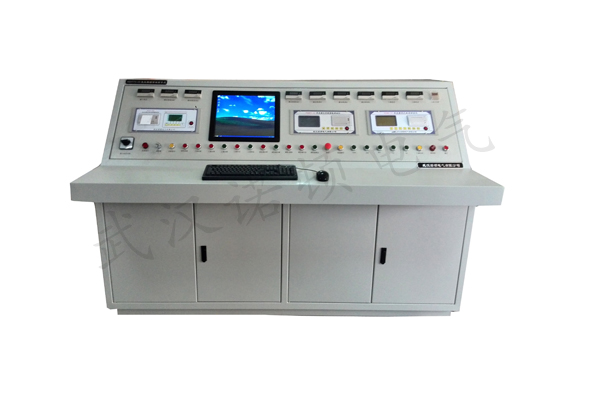

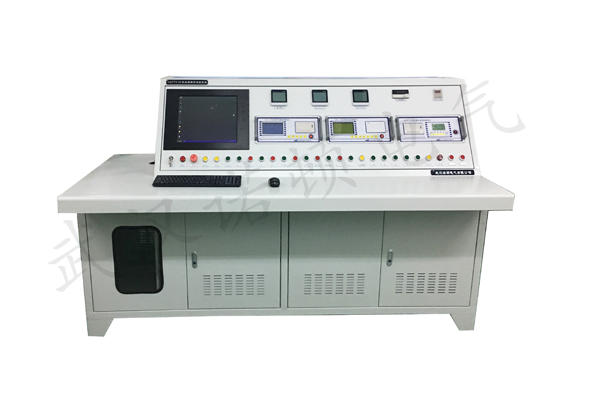

變壓器綜合試驗系統根據供配電系統檢測抽查變壓器性能及參數檢測、變壓器制造廠商生產過程檢測試驗及成品出廠檢測測試、科研檢測單位設計改造變壓器驗證其設計提供準確的參數和數據、工礦等不同單位的需求定向研發設計集變壓器多項試驗功能于一體的檢測試驗系統。變壓器綜合試驗系統是在原來變壓器綜合試驗臺的基礎上增加其部分功能，使得該系統更智能化、現代化、操作更簡單、更方便。該系統也是變壓器生產廠家實力的一種體現。該系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），保留原來變壓器綜合試驗臺按鈕操作模式，增加微機操作方式，該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置視頻監控系統，監視其試驗區域，做到更安全、更可靠。該系統集試驗一次接線、試驗控制、監視、測量、保護、顯示、數據采集、分析處理，測量控制，存貯，打印、保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點。
試驗項目：
◆ 空載損耗測量、空載電流百分比（自動換算到額定電壓下數值）；
◆ 負載損耗測量、阻抗電壓百分比（自動換算到額定電流參考溫度下數值）；
◆ 繞組直流電阻快速測量；
◆ 變比組別自動測量（電壓比測量，連接組標號試驗）；
◆ 外施耐壓試驗（工頻耐壓試驗）；
◆ 感應耐壓試驗（倍頻倍壓試驗）；
◆ 絕緣電阻測量；
◆ 溫升試驗（型式試驗非出廠試驗）；
10kV油浸式變壓器出廠試驗項目及設備配置
1000kVA/10kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
變壓器空載、負載試驗 |
NDBTC-Ⅲ 變壓器空負載特性測試儀 |
特性參數測量 |
|
3 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
4 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
5 |
外施耐壓試驗 |
NDGP-10kVA/50kV 工頻裝置 |
工頻耐壓試驗 |
|
6 |
感應耐壓試驗 |
NDZF-30kVA中頻發電機組 |
感應耐壓試驗 |
|
7 |
絕緣電阻測量 |
ND2671數字絕緣電阻測試儀 |
絕緣電阻測量 |
|
8 |
空載、負載、溫升 |
TSJA-80kVA 感應調壓器 |
特性電壓調節 |
|
9 |
油擊穿電壓試驗 |
NDJD-Ⅲ 絕緣油介電強度測試儀 |
油耐壓測試 |
|
10 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：10kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為100A/5A、50A/5A、20A/5A、10A/5A、5A/5A五檔，溫升試驗為可選項目
1600kVA/10kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
變壓器空載、負載試驗 |
NDBTC-Ⅲ 變壓器空負載特性測試儀 |
特性參數測量 |
|
3 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
4 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
5 |
外施耐壓試驗 |
NDGP-20kVA/50kV 工頻裝置 |
工頻耐壓試驗 |
|
6 |
感應耐壓試驗 |
NDZF-30kVA中頻發電機組 |
感應耐壓試驗 |
|
7 |
絕緣電阻測量 |
ND2671數字絕緣電阻測試儀 |
絕緣電阻測量 |
|
8 |
空載、負載、溫升 |
TSJA-125kVA 感應調壓器 |
特性電壓調節 |
|
9 |
油擊穿電壓試驗 |
NDJD-Ⅲ 絕緣油介電強度測試儀 |
油耐壓測試 |
|
10 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：20kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為100A/5A、50A/5A、20A/5A、10A/5A、5A/5A五檔，溫升試驗為可選項目
2500kVA/10kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
功能計量柜 |
NDTTS-JL 功能計量柜 |
功能執行及計量 |
|
3 |
變壓器空載、負載試驗 |
NDBTC-Ⅲ 變壓器空負載特性測試儀 |
特性參數測量 |
|
4 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
5 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
6 |
外施耐壓試驗 |
NDGP-20kVA/50kV 工頻裝置 |
工頻耐壓試驗 |
|
7 |
感應耐壓試驗 |
NDZF-30kVA中頻發電機組 |
感應耐壓試驗 |
|
8 |
絕緣電阻測量 |
ND2671數字絕緣電阻測試儀 |
絕緣電阻測量 |
|
9 |
空載、負載、溫升 |
TSJA-160kVA 感應調壓器 |
特性電壓調節 |
|
10 |
油擊穿電壓試驗 |
NDJD-Ⅲ 絕緣油介電強度測試儀 |
油耐壓測試 |
|
11 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：20kVA工頻調壓器內置NDTTS-JL柜中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A六檔，溫升試驗為可選項目
10kV干式變壓器出廠試驗項目及設備配置
2500kVA/10kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
功能計量柜 |
NDTTS-JL 功能計量柜 |
功能執行及計量 |
|
3 |
變壓器空載、負載試驗 |
NDBTC-Ⅲ 變壓器空負載特性測試儀 |
特性參數測量 |
|
4 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
5 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
6 |
外施耐壓試驗 |
NDGP-20kVA/50kV 工頻裝置 |
工頻耐壓試驗 |
|
7 |
感應耐壓試驗 |
NDZF-30kVA中頻發電機組 |
感應耐壓試驗 |
|
8 |
絕緣電阻測量 |
ND2671數字絕緣電阻測試儀 |
絕緣電阻測量 |
|
9 |
空載、負載、溫升 |
TSJA-160kVA 感應調壓器 |
特性電壓調節 |
|
10 |
局部放電試驗 |
NDJF-2010 局部放電監測系統 |
局放試驗 |
|
11 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：20kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A六檔，溫升試驗為可選項目
10kV干式變壓器出廠試驗項目及設備配置
5000kVA/10kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
功能計量柜 |
NDTTS-JL 功能計量柜 |
功能執行及計量 |
|
3 |
變壓器空載、負載試驗 |
NDBTC-Ⅲ 變壓器空負載特性測試儀 |
特性參數測量 |
|
4 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
5 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
6 |
外施耐壓試驗 |
NDGP-30kVA/50kV 工頻裝置 |
工頻耐壓試驗 |
|
7 |
感應耐壓試驗 |
NDZF-60kVA中頻發電機組 |
感應耐壓試驗 |
|
8 |
絕緣電阻測量 |
ND2671數字絕緣電阻測試儀 |
絕緣電阻測量 |
|
9 |
空載、負載、溫升 |
TSJA-400kVA 感應調壓器 |
特性電壓調節 |
|
10 |
局部放電試驗 |
NDJF-2010 局部放電監測系統 |
局放試驗 |
|
11 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：30kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為400A/5A、200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A七檔。
35kV干式/油浸式變壓器出廠試驗項目及設備配置
10000kVA/35kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
電源管理柜 |
NDTTS-P 電源管理柜 |
系統電源管理 |
|
3 |
空載、負載、感應、溫升 |
NDTTS-HV高壓電壓計量柜 |
將高電壓變換成設備可測量電壓 |
|
4 |
空載、負載、感應、溫升 |
NDTTS-HL高壓電流計量柜 |
將大電流變換成設備可測量電壓 |
|
5 |
空載試驗、溫升試驗 |
NDTTS-BC 1200kvar電容補償柜 |
負載、溫升試驗電流補償 |
|
6 |
空載、負載、溫升 |
WT500 功率分析儀 |
電壓、電流、功率測量 |
|
7 |
空載、負載、感應、溫升 |
400kVA中間變壓器 |
空載、負載、感應、溫升試驗電壓輸出 |
|
8 |
空載、負載、感應、溫升 |
BDTTS-ZB 中間變壓器控制柜 |
中間變壓器輸入、輸出控制 |
|
9 |
變壓器直流電阻測量 |
NDZR-10A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
10 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
11 |
外施耐壓試驗 |
NDGP-50kVA/100kV 工頻裝置 |
工頻耐壓試驗 |
|
12 |
外施耐壓試驗 |
50kVA柱式調壓器 |
工頻耐壓試驗調壓、啟動、輸入輸出控制 |
|
13 |
感應耐壓試驗 |
NDZF-100kVA中頻發電機組 |
感應耐壓試驗 |
|
14 |
絕緣電阻測量 |
ND2502數字絕緣電阻測試儀 |
絕緣電阻測量自動測量極化指數和吸收比 |
|
15 |
空載、負載、溫升 |
TSJA-400kVA 感應調壓器 |
特性電壓調節 |
|
16 |
局部放電試驗 |
NDJF-2010 局部放電監測系統 |
局放試驗 |
|
17 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：50kVA工頻調壓器內置NDTTS-P中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A六檔。
16000kVA/35kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
電源管理柜 |
NDTTS-P 電源管理柜 |
系統電源管理 |
|
3 |
空載、負載、感應、溫升 |
NDTTS-HV高壓電壓計量柜 |
將高電壓變換成設備可測量電壓 |
|
4 |
空載、負載、感應、溫升 |
NDTTS-HL高壓電流計量柜 |
將大電流變換成設備可測量電壓 |
|
5 |
電容補償柜 |
NDTTS-BC 1600kvar電容補償柜 |
負載、溫升試驗電流補償 |
|
6 |
空載、負載、溫升 |
WT500 功率分析儀 |
電壓、電流、功率測量 |
|
7 |
空載、負載、感應、溫升 |
630kVA中間變壓器 |
空載、負載、感應、溫升試驗電壓輸出 |
|
8 |
空載、負載、感應、溫升 |
BDTTS-ZB 中間變壓器控制柜 |
中間變壓器輸入、輸出控制 |
|
9 |
變壓器直流電阻測量 |
NDZR-20A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
10 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
11 |
外施耐壓試驗 |
NDGP-100kVA/100kV 工頻裝置 |
工頻耐壓試驗 |
|
12 |
外施耐壓試驗 |
100kVA柱式調壓器 |
工頻耐壓試驗調壓、啟動、輸入輸出控制 |
|
13 |
感應耐壓試驗 |
NDZF-200kVA中頻發電機組 |
感應耐壓試驗 |
|
14 |
絕緣電阻測量 |
ND2502數字絕緣電阻測試儀 |
絕緣電阻測量自動測量極化指數和吸收比 |
|
15 |
空載、負載、溫升 |
TSJA-400kVA 感應調壓器 |
特性電壓調節 |
|
16 |
局部放電試驗 |
NDJF-2010 局部放電監測系統 |
局放試驗 |
|
17 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：20kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為400A/5A、200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A七檔。
25000kVA/35kV 變壓器綜合試驗系統試驗項目及設備配置
|
序號 |
試驗項目 |
設備配置 |
功能介紹 |
|
1 |
空載、負載、工頻、感應、溫升 |
變壓器綜合試驗系統 |
空/負載、工頻、感應、溫升操作人機接口 |
|
2 |
電源管理柜 |
NDTTS-P 電源管理柜 |
系統電源管理 |
|
3 |
空載、負載、感應、溫升 |
NDTTS-HV高壓電壓計量柜 |
將高電壓變換成設備可測量電壓 |
|
4 |
空載、負載、感應、溫升 |
NDTTS-HL高壓電流計量柜 |
將大電流變換成設備可測量電壓 |
|
5 |
電容補償柜 |
NDTTS-BC 3600kvar電容補償柜 |
負載、溫升試驗電流補償 |
|
6 |
空載、負載、溫升 |
WT500 功率分析儀 |
電壓、電流、功率測量 |
|
7 |
空載、負載、感應、溫升 |
800kVA中間變壓器 |
空載、負載、感應、溫升試驗電壓輸出 |
|
8 |
空載、負載、感應、溫升 |
BDTTS-ZB 中間變壓器控制柜 |
中間變壓器輸入、輸出控制 |
|
9 |
變壓器直流電阻測量 |
NDZR-20A 變壓器直流電阻測試儀 |
直流電阻測量 |
|
10 |
變比組別測量 |
NDBC-Ⅳ 變壓器變比組別測量 |
變比組別測量 |
|
11 |
外施耐壓試驗 |
NDGP-150kVA/100kV 工頻裝置 |
工頻耐壓試驗 |
|
12 |
外施耐壓試驗 |
150kVA柱式調壓器 |
工頻耐壓試驗調壓、啟動、輸入輸出控制 |
|
13 |
感應耐壓試驗 |
NDZF-250kVA中頻發電機組 |
感應耐壓試驗 |
|
14 |
絕緣電阻測量 |
ND2502數字絕緣電阻測試儀 |
絕緣電阻測量自動測量極化指數和吸收比 |
|
15 |
空載、負載、溫升 |
TSJA-630kVA 感應調壓器 |
特性電壓調節 |
|
16 |
局部放電試驗 |
NDJF-2010 局部放電監測系統 |
局放試驗 |
|
17 |
溫升試驗 |
專用直阻、溫度巡檢儀、溫度傳感器 |
散熱及熱平衡 |
注：150kVA工頻調壓器內置NDTTS中，電動調壓方式，電流互感器內置NDTTS中，互感器精度0.05級，電流量程為500A/5A、200A/5A、100A/5A、50A/5A、20A/5A、10A/5A、5A/5A五檔，溫升試驗為可選項目
