2、功能描述

變頻電源有如下幾個顯著的特點：

內部由ARM控制，操作功能得到優化,操作簡單。

自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。

實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

數據查詢功能,根據試驗日期查詢以往的試驗數據。

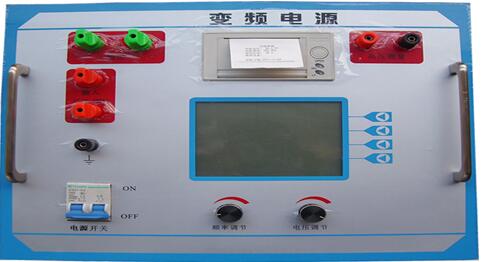

1、面板外觀（如下圖）

（注意： 電源接入變頻電源插座且面板上空開合上時，變頻電源輸出插座上已經帶電，此時嚴禁碰觸此插座金屬部分。應在合空開前接好所有試驗連線。）

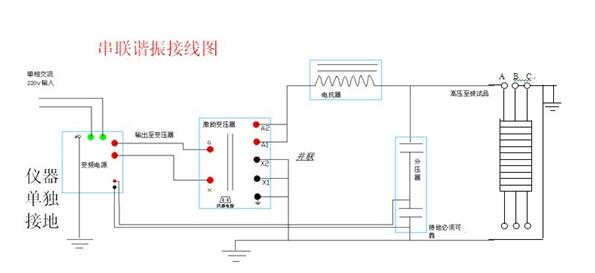

1.現場電纜試驗?zāi)M圖

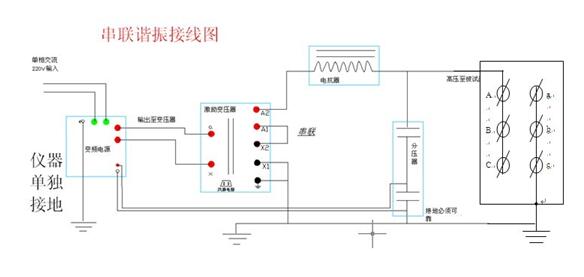

2.現場變壓器試驗?zāi)M圖

三、變頻串聯諧振裝置手動/自動試驗

2、手動試驗

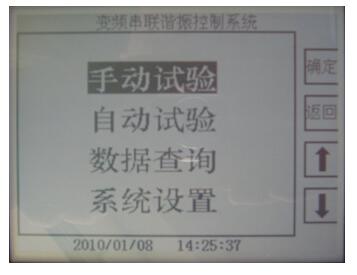

檢查試驗線路,確保線路無誤后，合上電源開關。儀器顯示如下圖：

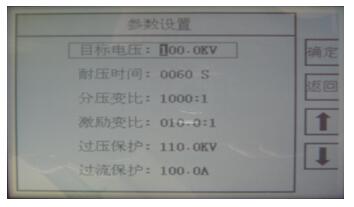

（1）按【確定】鍵進入試驗參數設置.（見下圖）包括以下參數：

【目標電壓】試驗過程中要升到的目標電壓值。
【耐壓時間】試驗過程中的耐壓時間，時間到自動停機（最大9999秒）。
【分壓變比】高壓分壓器的分壓比（分壓變比是根據當前分壓器的實際變比值填入，注意不能填錯，否則高壓測量數據出錯。）
【過壓保護】試驗過程中的最高電壓，默認為目標電壓1.1倍，用戶可自己設置，但不能超過1.1倍。試驗電壓超過此設定值則保護停機
【過流保護】試驗過程中的最大電流設定值，超過則保護停機
參數修改操作說明：
1.按上下移位鍵選擇需要修改的參數（方框內為選中）。
2.按電壓調節旋鈕可循環選擇需要修改的數據位（陰影反顯的數字為當前可以修改的數據位）。
3.順時鐘旋轉電壓調節旋鈕為數據加。
4.逆時鐘旋轉電壓調節旋鈕為數據減。

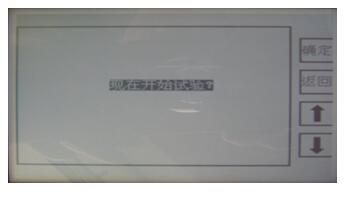

（2）按【確定】鍵進入試驗確認界面。（見下圖）

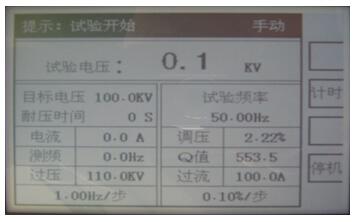

按【確定】鍵儀器充電合閘進入試驗界面（如下圖）

此時調節頻率旋鈕尋找諧振點（尋找掃頻過程中某一點的最高電壓值，并且“測頻”的頻率值應與試驗頻率接近）諧振點找到后調節電壓旋鈕開始升壓。

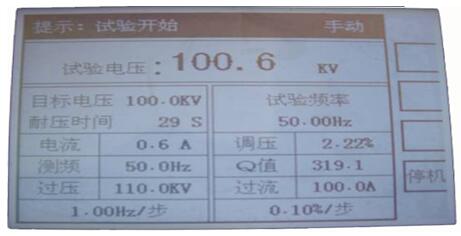

（3）按【計時】鍵開始計時。（見下圖中耐壓時間數字部分）

上圖中各顯示項說明如下：
1.LCD屏上部陰影部分為當前試驗狀態及類型提示。
2.【試驗電壓】 試驗時被試品上高壓值。本儀器為峰值/√2（等同于純正弦波時的有效值）。
3.【試驗頻率】 儀器輸出電壓的頻率值。
4.【目標電壓】 試驗過程中的高壓目標值。
5.【耐壓時間】 按【計時】鍵后的耐壓計時秒數。
6.【電流】     儀器的輸出電流值。
7.【調壓】     儀器的電壓輸出百分比（最大99.99%）。
8.【測頻】     高壓測量信號的頻率值。
9.【Q值】     諧振系統的品質因數。
10.【過壓】    高壓的最大保護值。
11.【過流】    儀器輸出電流的最大保護值。
12.LCD屏下部分別為電壓和頻率調節的步進值，可按對應的調節旋鈕改變（循環變化）。

注意：手動控制加壓，不能快速旋轉調壓，調頻旋鈕，并選擇適當?shù)牟竭M(jìn)值以免系統高電壓快速變化，產生過壓，對被試品，試驗系統產生危害
備注：任何情況下可按【返回】鍵返回上一界面或開機界面。
2、自動試驗

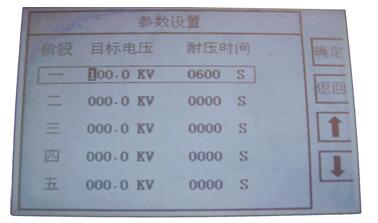

（1）按【確定】鍵進入試驗參數設置.（見下圖）包括以下參數：

【目標電壓】試驗過程中要升到的目標電壓值.
【目標電壓】試驗過程中要升到的目標電壓值。
【耐壓時間】試驗過程中的耐壓時間，時間到自動轉入下一階段或停機
說明：
1.目標電壓及耐壓時間最多可設置5個階段，前一階段耐壓時間到并且下一階段不為零時調整電壓至下一階段目標電壓值繼續耐壓，否則降壓停機。
2.目標電壓的設置不能超過系統的最大電壓值。
3.目標電壓或耐壓時間有一個設置為零不允許進入下一階段進行設置，并且認為此階段以及后面階段均無效。

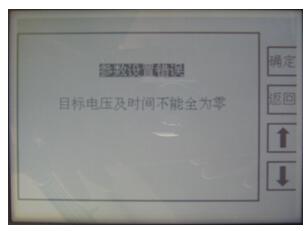

4.目標電壓及耐壓時間至少有一個階段不全為零，否則在開始試驗時出現如下提示界面：
（2）按【確定】鍵進入其他試驗參數設置.（見下圖）包括以下參數：


【掃頻范圍】 自動試驗尋找諧振點時的頻率輸出范圍，在已知被試品容量的情況下可計算出諧振頻率，根據計算頻率加減20Hz作為掃頻范圍，節省試驗時間。
其它參數設置  與手動試驗參數設置相同。
參數修改操作與手動試驗參數修改相同。
（3）按【確定】鍵直到進入試驗界面（各顯示項與手動試驗相同）。

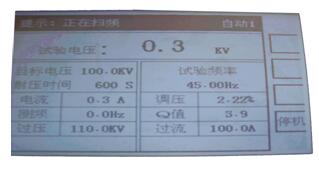

掃頻如下圖


掃頻找到諧振點后開始升壓如下圖

四、變頻串聯諧振裝置數據查詢/報表

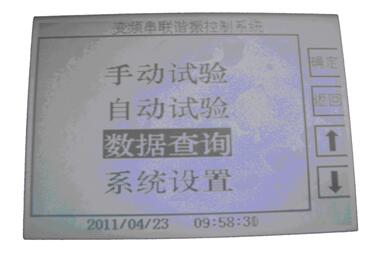

需要查詢以往的試驗報告，選擇【數據查詢】（下圖）。

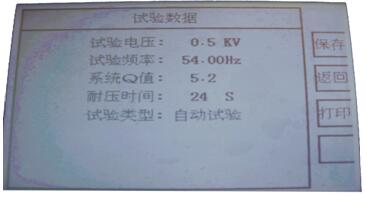

根據試驗日期選擇查詢序號（最多50組數據），按【確定】按鈕，顯示試驗報告如下圖：

按【打印】鍵可進行打印。
按【返回】鍵返回上一界面。

五、系統設置
1.【時間設置】
選擇【時間設置】，按【確定】鍵可進行時間設定，修改后按【確定】鍵時間設定才生效。
用電壓調節旋扭進行數據移位和修改。

2.【數據清除】
選擇【數據清除】，按【確定】鍵可清除所有已保存的試驗數據。

六、注意事項及常見問題

1、高壓試驗請注意安全，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。

2、本系統支持的最高電壓為800Kv，實際能夠升到的高壓由激勵變壓器決定，請根據試驗電壓調換合適的激勵變壓器。

3、如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確。

4、正?！巴C(jī)”采用逐步降壓停機的方式，保護停機直接快速停機，遇到緊急情況可以直接斷開空開直接關機。

5、如果自動掃頻失敗，請檢查接線或重設掃頻范圍。

6、本系統試驗電壓為峰值采樣（國標要求），如果系統顯示的高壓跟萬用表顯示的高壓差別大，請檢查“試驗參數”中的“分壓變比”是否正確填寫。
