三倍頻電壓發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（正序向量）的向量和為零，而開口兩端感應出同向的150Hz三次諧波（零序）。
二、三倍頻電壓發生器原理圖

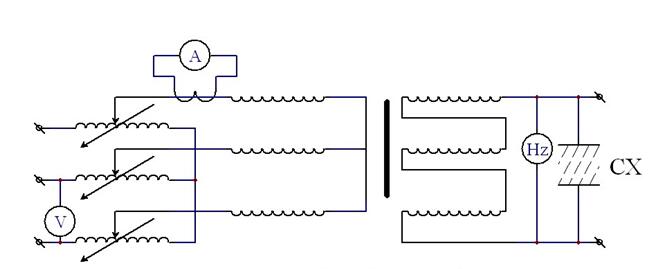

150Hz/300V以下原理圖
150Hz/300V以上原理圖

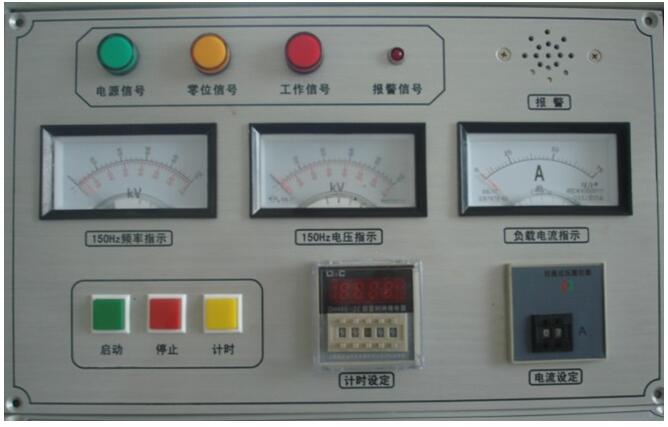

圖三：操作臺面板圖
三、三倍頻電壓發生器操作說明
3.1 將試驗所需的SFQ-81三倍頻、XCJH—5操作箱、互感器及電抗器按示意圖所示的方式連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。
3.2接通電源，電源指示燈亮。將調壓器的手柄旋至零位處，零位開關合上，零位指示燈亮。按下啟動按鈕，接觸器合上，主回路通電，工作指示燈亮。
3.3順時針緩慢均勻旋轉調壓器的手柄，并密切注視儀表，當升到所需高電壓值時，應停止旋轉，并開始計耐壓時間。時間一到，及時反向旋轉手柄，直到調壓器回到零位上，零位指示燈亮。
3.4試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，此時變壓器斷電。
3.5本裝置設有過流保護，出廠時按額定輸出的電流80%整定，用于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。
3.6此套試驗裝置帶有多抽頭的電抗器，當三倍頻發生器帶上JCC1類型高壓串級式電壓互感器負載時，可在被試驗的高壓互感器某一繞組上接入可調的電抗器進行電流補償來提高整個試驗回路的功率因素.
