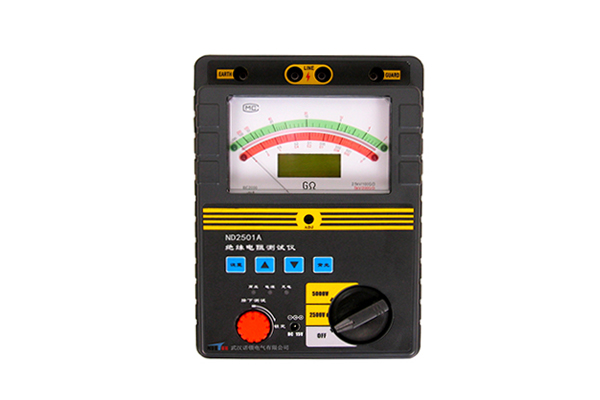

       直流絕緣電阻和介電強度測試儀使用方法，其中，絕緣電阻測試儀的型號非常多，比如有：ND2672系列，ND2671系列，ND2502系列，ND2501系列，ND2500系列，由于型號較多，今天我們就詳細介紹一下其中一款ND2501系列絕緣電阻測試儀的使用方法，具體使用方法如下：

       準備工作：當?shù)谝淮问褂脙x表時，需充電6小時。否則儀表不能正常工作。充電方法祥見“電池充電”的相關內容。

1、試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。

2、效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲(9)。

3、用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。

4、將帶屏蔽高壓測試線一端（紅色）插入（1）LINE端，另一端（紅色）接于

   被試設備的高壓導體上，將帶屏蔽高壓測試線屏蔽端（黑色）插入（2）

   GROUND端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影

   響（祥見“屏蔽端的使用方法”相關內容。將另外一根黑色測試線插入地端

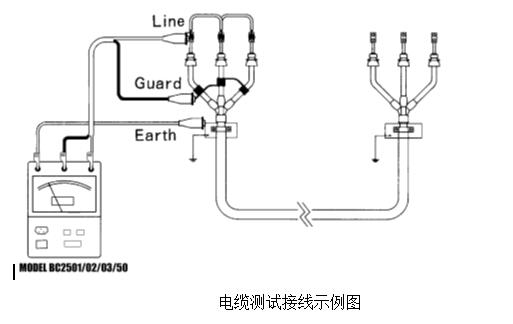

  （EARTH）（3）端，另一頭接于被試設備的外殼或地上。以電纜測試為例接法

   如圖所示。

注意：在接線時，特別注意LINE與GUARD的接法，不要將其接反，以免高壓屏

      蔽線的外層帶電。

開始測試

1、打開電源開關，這時開關上的電源指示燈應發亮。

2、儀器開始自動檢測電池容量，當指針停在BATT.GOOD區,則電池是好的,否則需充電。

注意：當外接交流電源未接通時，如果儀表電源指示燈未亮，應接入交流電源

     給機內電池充電。

3、選擇需要的測試電壓（2.5KV/5KV/10KV）。

4、按動測試鍵（18），開始測試。這時測試鍵左邊高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。

警告：測試過程中，嚴禁觸模LINE端裸露部分以免發生觸電危險。

5、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。

6、 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度,對(2.5KV和5KV)或(5KV和10KV)雙電壓等級的絕緣測試,則讀黑色和紅色刻度(對BC2550或BC2503型而言)。測試完后,再次按動測試鍵（18），儀表停止測試，等幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表

      也有內置自動放電功能，不過時間較長）

7、需連續進行第二次測量時，可按4-6步驟執行。

屏蔽端（GUARD）的使用方法

    在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

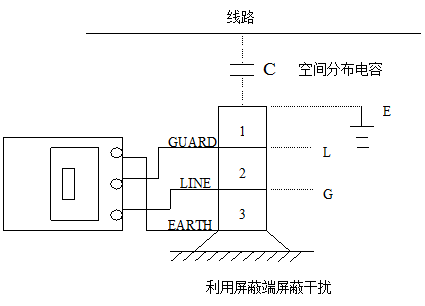

    對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。

其它方面的應用可參考此接法。

電池充電

1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。

2、首次使用儀表時，需充電6小時。否則儀表不能正常工作。

3、充電電路采用專用智能充電管理模塊，可自動停止充電。

注意：在充電之前，請確認交流輸入電壓范圍應為220V AV±10%，以免

       接錯電源造成不必要的損失。

4、插入儀表所配的電源線，接通交流電源，充電指示燈亮，充電開始。

5、電池充滿后，充電指示燈（充滿）亮，這時可斷開交流電源，儀表便可使用。

注意：儀表長期不使用時，應確保電源開關（12）關閉。并且每1-2個月進行一次充電維護。

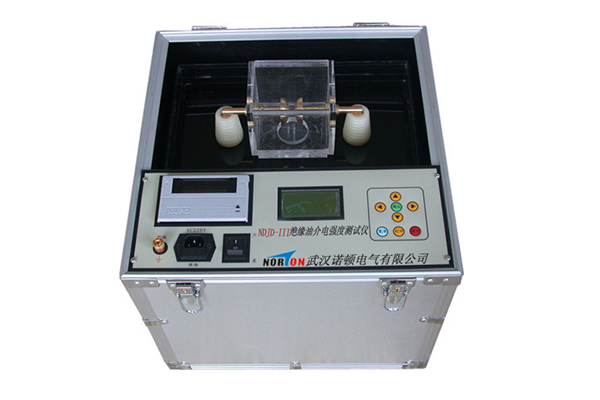

       絕緣油介電強度測試儀有兩種型號，咱們就介紹NDJD-Ⅲ絕緣油介電強度測試儀這一款的使用方法。

操作說明

1、準備開機

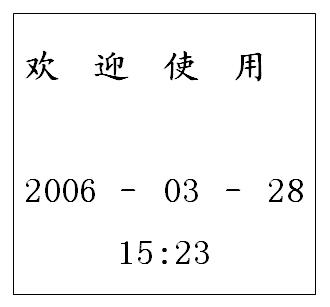

將儀器的電源開關置于“關”的位置，可靠接好地線。用專用的電源線將交流220V接至儀器，合上電源開關，儀器的顯示屏（LCD）顯示儀器型號、名稱、編號、軟件版本、系統時間等基本信息（開機LOGO）

2、    數據設置

2.1、設置系統時間

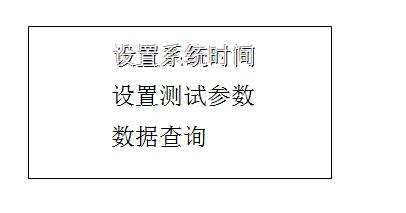

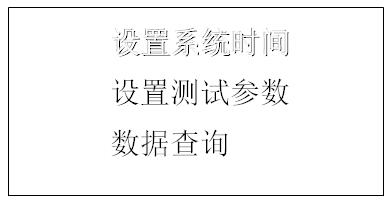

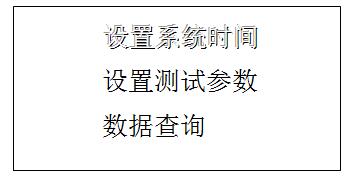

2.1.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

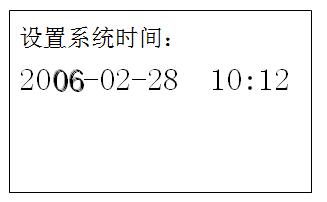

2.1.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置系統時間”，再按【確認】鍵進入時間設置界面。

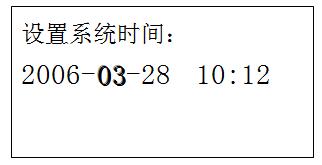

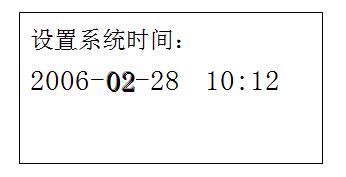

2.1.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。例：按【→】鍵移動陰影光標到月份的位置。

2.1.4、按一下【↑】鍵可將月份更改為03。

2.1.5、更改完畢按【確認】鍵保存數據并返回上一級菜單。

2.2、設置測試模式

2.2.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

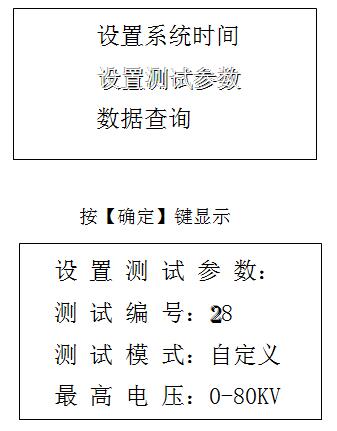

2.2.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置測試參數”，再按【確認】鍵進入設置測試參數界面。

2.2.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

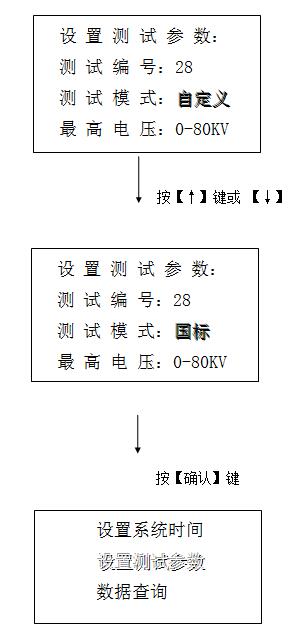

2.2.4.1、如要選擇“國標模式”，可按【←】鍵和【→】鍵移動陰影光標到“測試模式”行，按【↑】鍵和【↓】選擇“國標”。

2.2.4.2、如要選擇“自定義模式”，可用【↑】鍵和【↓】鍵移動陰影光標到“自定義”，再按【確認】鍵進入“自定義模式”的修改狀態。

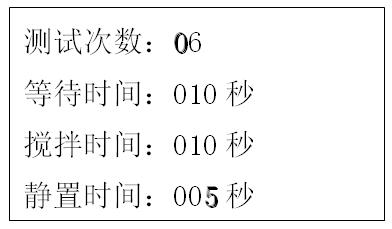

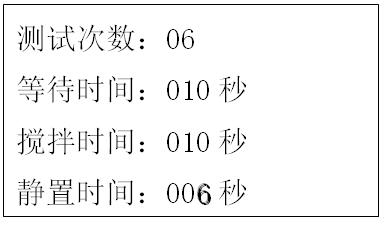

2.2.4.2.1、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。

注：可更改的數據有：最高電壓（一般不需更改）、靜置時間、等待時間、攪拌時間、試驗次數等。

其中最高電壓的設置范圍為5kV到額定最高壓，且最小調節幅度為1kV。如80kV的試油機的最高電壓只能設置為5kV到80kV；100kV試油機則最高電壓只能設置為5kV到100kV；靜置時間設置范圍0~ 999秒；等待時間設置范圍0~ 999秒；攪拌時間設置范圍0~ 999秒；試驗次數設置范圍1 ~ 6次。

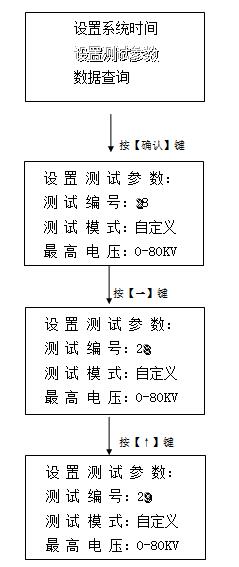

2.3、設置測試編號

2.3.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

2.3.2、按【↑】鍵和【↓】鍵移動陰影光標到“設置測試參數”，再按【確認】鍵進入?yún)?shù)設置界面。

2.3.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據，按【↑】鍵和【↓】更改數據。



3、數據管理

數據管理包括數據查詢和數據打印。

3.1、開機LOGO，按【菜單】鍵進入主菜單。主菜單有三個選項：“設置系統時間”“設置測試參數”和“數據管理”。

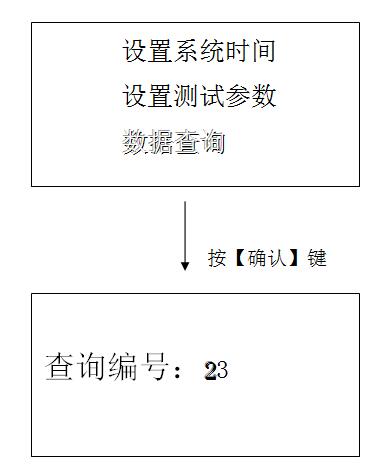

3.2、按【↑】鍵和【↓】鍵移動陰影光標到“數據管理”，再按【確認】鍵進入數據管理狀態，LCD顯示“測試編號XX”。其中“X”是0~ 9的自然數，陰影光標處在第一個“X”。

（此狀態時打印機電源接通以方便換紙）

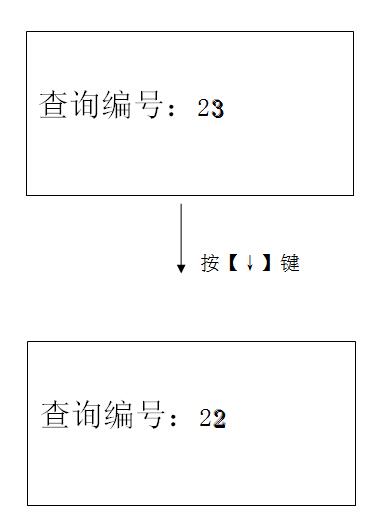

3.3、按【←】鍵和【→】鍵移動陰影光標到需要更改的數據（例按【→】鍵），按【↑】鍵和【↓】更改數據。（如不需查詢可按【菜單】鍵到開機LOGO界面。）

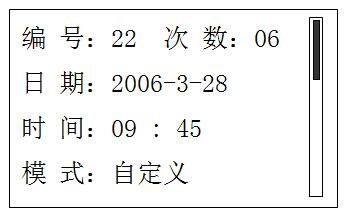

3.4、數據更改后按按【確認】鍵進入查詢狀態，儀器顯示該編號的第一頁測試數據。

3.5、按【↓】鍵可查詢?cè)摼幪?hào)的下一頁（第二頁）測試數據。

3.6、按【↓】鍵可查詢?cè)摼幪?hào)的下一頁（第三頁）測試數據。

（LCD右邊的豎條中間有一段黑條，表示當前頁面在整個頁面中的位置。黑條在上面表示第一頁，在中間表示第二頁，在下面表示第三頁）

3.7、此狀態時按【←】鍵和【→】鍵可查詢其他編號的數據。（按【←】鍵查詢當前編號的上一個編號，按【→】鍵查詢當前編號的下一個編號）

3.8、任一編號的任意一頁均可按【打印】鍵將該編號的數據打印出來。

3.9、儀器處于打印狀態時，按【菜單】鍵可停止打印并返回到開機LOGO界面。

3.10、查詢/打印完畢，按【確認】鍵返回到“查詢編號XX”菜單；按【菜單】鍵可返回到開機LOGO界面。

4、開始試驗

4.0、試驗前的準備

4.0.1、打開儀器的保護上蓋，兩手分別放在的兩邊，向上輕輕取下有機玻璃絕緣罩的上蓋；

4.0.2、將取好油樣的試油杯輕擱在高壓電極上，再輕輕合上有機玻璃絕緣罩（必須壓住有機玻璃絕緣罩的下蓋上的微動開關，否則儀器會提示“倉門未關閉！”的錯誤信息）；

4.0.3、將儀器的電源開關置于關的位置，可靠接好地線；

4.0.4、用專用的電源線將交流220V電壓接到本儀器；

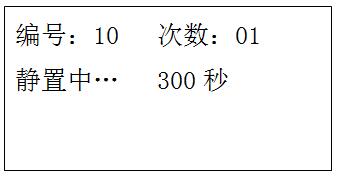

4.1、開機LOGO，按【測試】鍵，儀器按照設定模式的參數開始運行。（以國標為例）儀器顯示靜置界面（靜置時間為300S倒計時）

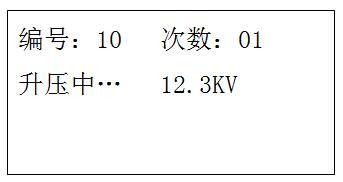

4.1.1、靜置時間300秒倒計時完畢，儀器接通主回路并開始升壓；

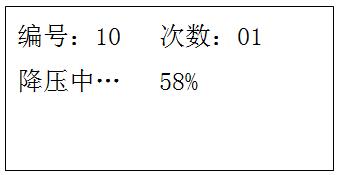

4.1.2、油樣擊穿或到電壓升到最高設定值，儀器立即切斷主回路電源，LCD關閉顯示。大約3秒鐘后，LCD顯示降壓界面；

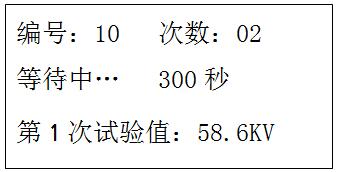

4.1.3、儀器降壓到零電壓位置后，LCD顯示等待界面；

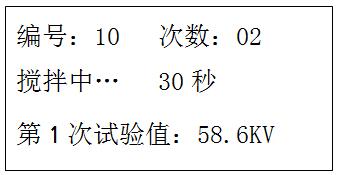

4.1.4、等待時間300秒倒計時完畢，LCD顯示攪拌界面，儀器自動對油樣進行攪拌；

4.1.5、攪拌時間30秒倒計時完畢，儀器接通主回路并開始升壓；

4.1.6、

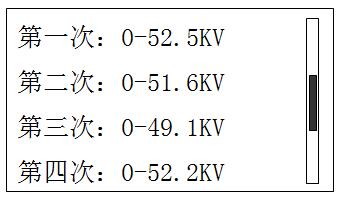

儀器在6次試驗完后顯示并打印試驗結果。按【↑】鍵和【↓】鍵可任意查詢本次試驗的第二頁和第三頁。

4.2、打印完畢，打印機停止打印，但打印機電源仍然處于接通狀態，這時也可以進行換紙。LCD顯示試驗結果，按【菜單】鍵斷開打印機電源并返回到LOGO；按【確認】鍵斷開打印機電源并直接進入主菜單以方便設置。

4.3、試驗過程中，按【菜單】鍵可取消本次試驗。

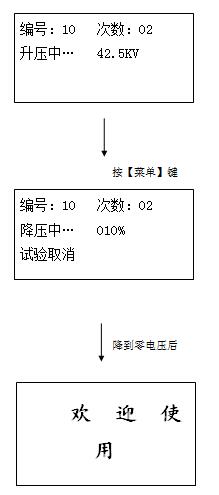

4.4、如儀器正在升壓，按【菜單】鍵后，儀器斷開主回路，LCD顯示“試驗取消，降壓中。。。。 ”，降到零電壓后，儀器顯示LOGO。

4.5、如儀器正在降壓，按【菜單】鍵后，LCD顯示LOGO。

4.6、如儀器計時或攪拌狀態，按【菜單】鍵后，儀器顯示LOGO。

4.7、取消試驗后，仍然可以查詢/打印本次試驗已完成的數據。但是下次做試驗時的編號仍然是為本次編號，以覆蓋此編號的數據，除非人為更改測試編號。

5、    試驗過程中電源中斷（關機或停電）后的操作

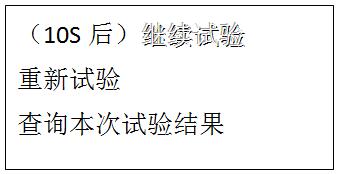

5.1、正在試驗時，儀器斷電（關機或停電）。再開機或通電后，顯示屏出現三個菜單選項：“（10S后）繼續試驗”、“重新試驗”和“查詢本次試驗結果”。

注意：關機或停電后再開機最好等待10秒鐘！



5.2、系統默認選項為“（10S后）繼續試驗”。10S內沒有選擇則儀器繼續試驗。

5.3、按【↑】鍵和【↓】鍵移動陰影光標，10S計時停止，“（10S后）繼續試驗”菜單變?yōu)椤埃?S后）繼續試驗”。移動陰影光標到“重新試驗”，按【確認】鍵，則儀器重新開始本編號的試驗。



5.4、按【↑】鍵和【↓】鍵移動陰影光標到“查詢本次試驗結果”，按【確認】鍵，則儀器進入到數據查詢狀態。查詢方法同3.1—3.11的內容。

5.5、按【↑】鍵和【↓】鍵移動陰影光標到“（-S后）繼續試驗”，按【確認】鍵，則儀器接著斷電前的試驗過程繼續試驗。

5.6、10S內按【菜單】鍵或移動陰影光標后按【菜單】鍵直接返回LOGO。

5.7、選擇“繼續試驗”或“重新試驗”并開始試驗后，在試驗過程中按【菜單】鍵，可取消試驗（同4.1—4.6）。

      這只是其中兩款型號的使用方法說明，不同的型號使用方法也有所不同，在使用的過程中，還是要參照說明書，不懂的需要及時咨詢技術人員，切記不可在不是特別確定的情況下擅自操作。
