      繼電保護測試儀簡稱繼保儀，根據所測電路路數的不同它可以分為單相繼保儀，三相繼保儀和六相繼保儀。繼電保護測試儀可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗。不同相數的繼電保護測試儀的技術特點各有不同。

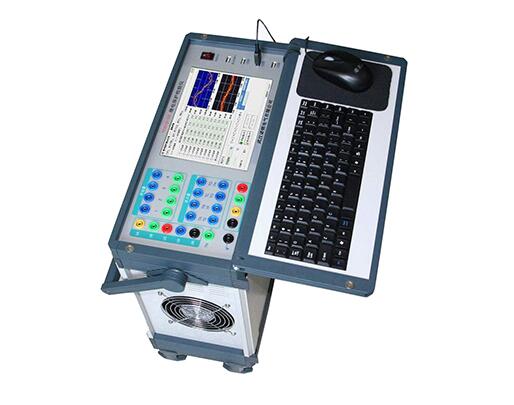

       六相繼電保護測試儀以6相繼保16路8對為例，其主要技術特點如下：

       1.經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；

      2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

      3.配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；

     4.配備有外接USB接口，可以方便地進行數據存取和軟件維護；

     5.無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；

     6.采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；

     7.采用獨特的算法，產生的波形精確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；

     8.可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率， 2 ～ 20次諧波；

     9.功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出30A。在輸出電流達到30A時，波形仍能保證不失真、不削峰；

     10.具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；

     11.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等；

     12.GPS同步觸發誤差小于50μS；

     13.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；

     14.采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；

     15.儀器具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

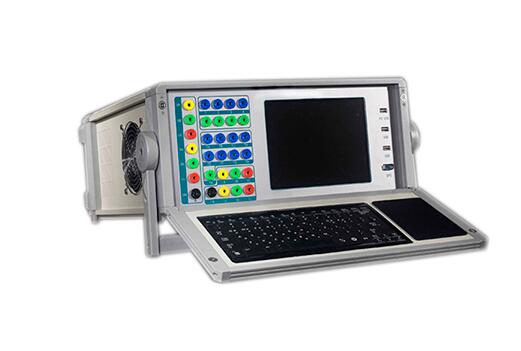

      三相繼電保護測試儀以三相帶工控機為例，其技術特點主要特別表現為：

       1.使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。

       2.高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

       3.配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

      4.配備有外接USB接口，可以方便地進行數據存取和軟件維護。

      5.無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。

      6.采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。

      7.可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。

      8.功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。

      9.開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。

     10.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。

     11.采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。

     12.儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

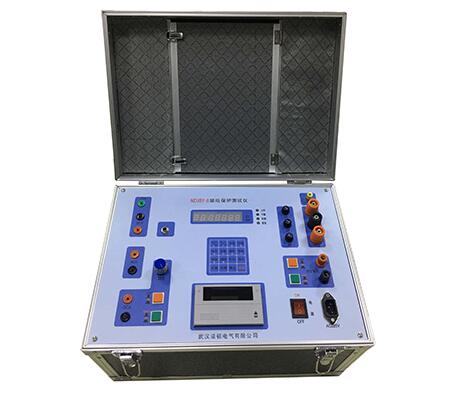

     單相繼電保護測試儀技術特點：

     1.由于本機采用了微機控制， 面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼保儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大地方便了檢查、維修。

     2.本機設有全面的自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要損失。

     3.本機智能化程度高，僅按一個鍵，即可測出通用繼電器的全部參數，并自動打印全部數據，使您從繁鎖的測試操作中解脫出來。

     4.本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本

機的工作狀態。

      5.本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。

      由以上的技術特點我們可以了解到，相數越高，所測電路路數越多，設備內部結構越復雜，技術特點也就越多。其中，六相繼電保護測試儀可以提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等，GPS同步觸發誤差小于50μS。
