抗干擾介質損測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。

儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

本儀器設有以下保護功能：

·高壓短路保護

·CVT過壓保護

·儀器接地不好保護

工作原理

在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路（Cx），如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。

儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

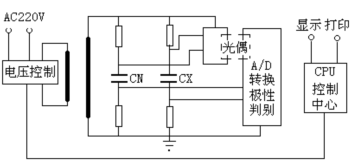

圖1測量原理圖

NDJS抗干擾介質損耗測試儀

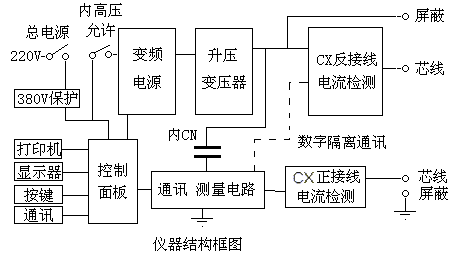

1、儀器結構

測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。

控制面板：打印機、鍵盤、顯示和通訊中轉。

變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。

升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。

標準電容器：內Cn，測量基準。

Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。

Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。

Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。

反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。

2、工作原理

啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。
